Thông số kỹ thuật sản phẩm

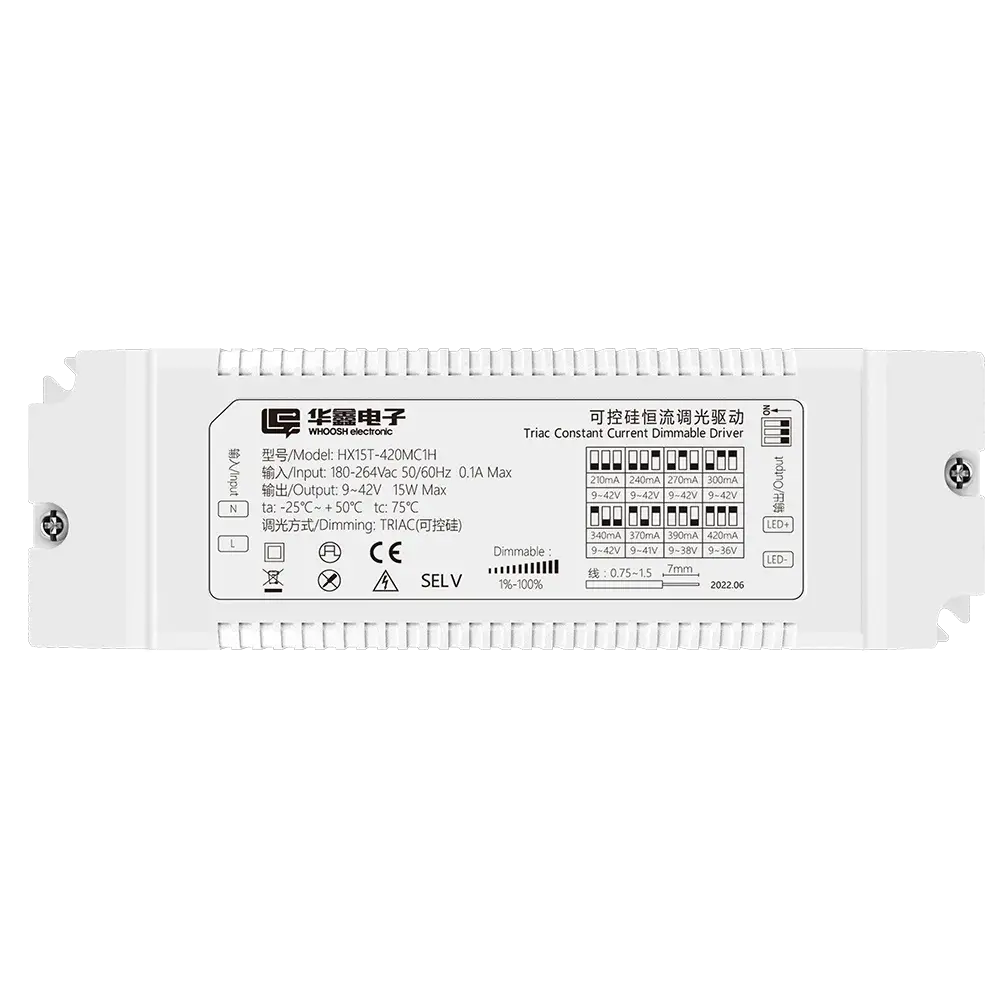

Triac Dòng Điện Không Đổi Làm Mờ 10T140-350mA LED Driver cho đèn downlight, nguồn điện led có thể điều chỉnh độ sáng

1) TÓM TẮT SẢN PHẨM

HX10T-350MC1H-A2 là trình điều khiển LED chế độ đầu ra dòng điện không đổi. Dòng điện đầu ra có thể dễ dàng được thiết lập thông qua công tắc DIP. Trình điều khiển hỗ trợ bộ điều chỉnh độ sáng cạnh trước (Triac) và cạnh sau (ELV), và có thể tương thích với các hệ thống của nhiều thương hiệu khác nhau để đạt được hiệu ứng làm mờ mượt mà.

2) Ứng dụng

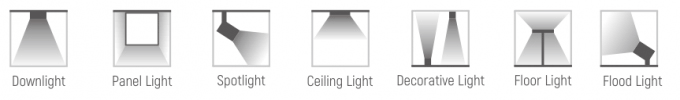

Ứng dụng của bộ điều khiển đèn LED có thể điều chỉnh độ sáng: Đèn downlight, đèn panel, đèn rọi, đèn trần, đèn trang trí, đèn sàn, đèn pha.



1) Tính năng sản phẩm

1. Đầu ra kênh đơn, mức dòng điện đầu ra có thể lựa chọn bằng DIP SW

2. Hỗ trợ bộ điều chỉnh độ sáng cạnh trước (Triac) và cạnh sau (ELV)

4. Nguồn cấp điện loại 2. Vỏ nhựa bảo vệ toàn bộ

5. Phạm vi điều chỉnh độ sáng: 1%-100%

6. 8 mức dòng điện có thể lựa chọn

7. Đường cong đầu ra logarit, làm mờ mượt mà hơn, không nhấp nháy

8. Bảo vệ: Ngắn mạch, quá tải, quá nhiệt



2) Thông số kỹ thuật

Người mẫu		HX10T-420MC1H-A2
Đầu ra	Dòng điện (mA)	350/320/290/260/230/200/200/170/140mA
	Sự khoan dung hiện tại	±5%
	Ripper và Noise	200mVp-p
	Điện áp	9-28Vdc
	Kênh	±0.3%
	Điện áp đầu ra không tải	±0.5%
Đầu vào	Phạm vi điện áp AC	180～264VAC
	Yếu tố PC	0.9@230VAC, Tải đầy đủ
	Hiệu quả	≥86%
	Dòng điện AC (tối đa)	0,17Amax@230VAC
	Nguồn điện dự phòng	<0,5W
	Dòng điện khởi động (Tối đa)	Khởi động nguội 50A/240V AC
	Dòng rò rỉ	<3,5mA/240VAC
Bảo vệ	Quá tải	110%-130% công suất định mức
	Chập mạch	Chế độ bảo vệ: tự động phục hồi sau khi loại bỏ lỗi ngắn mạch
	Quá tải	Chế độ bảo vệ: tự động phục hồi sau khi loại bỏ lỗi ngắn mạch
	Quá áp	Chế độ bảo vệ: điện áp đầu ra bị bắn ra, khởi động lại để phục hồi
Môi trường	Nhiệt độ làm việc	-25~40℃
	Độ ẩm làm việc	20%-90% RH không ngưng tụ
	Nhiệt độ lưu trữ	-25~80℃
	Khả năng chống rung	vòng quay 280±10%, 45 phút, XYZ ba hướng
	Thử nghiệm thả rơi	600mm
	Sóng dâng	Chế độ chung 4KV, chế độ khác 2KV
An toàn và EMC	Tiêu chuẩn an toàn	Thiết kế theo tiêu chuẩn: GB9254-1998, GB17625.1-2003,
	Tiêu chuẩn DALI	IEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 1.0
	Chịu được điện áp	Đầu vào/Đầu ra/Đầu ra 2KVAC Đầu ra/Đầu ra-FG 2KVAC Đầu ra/Đầu ra-FG 500VAC
	Điện trở cách điện	Tôi/PO/P .I/P-FG .O/P-FG:＞100MΩ/500VDC/25℃/70%RH
	EMC Eission	Thiết kế theo tiêu chuẩn: EN55022B, Lớp B
	Dòng điện hài hòa	Thiết kế theo tiêu chuẩn: GB17625.1; EN61000-3-2, -3 yêu cầu giới hạn.
	Miễn nhiễm EMC	Thiết kế theo tiêu chuẩn: EN55024; EN61000-4-2,3,4,5,6,8,11
	MTBF	≥30000 giờ 40°C
Người khác	Nhiệt độ làm việc	-20°C~50°C
	Nhiệt độ lưu trữ Độ ẩm	-40°C~85°C, 20-90%Rh
	tc	90°C
	Vật liệu	PC chống cháy
	Xếp hạng IP	IP20
	Trọn đời	30000 giờ @ tc: 80°C
	Bảo hành	Bảo hành 3 năm
	Chu kỳ chuyển mạch	>15000 lần
	Đóng gói	50 CÁI/Thùng; 8,25kg/Thùng; Kích thước thùng: 319*254*136mm(D*R*C)
	Kích thước	119*30.5*23.5mmmm

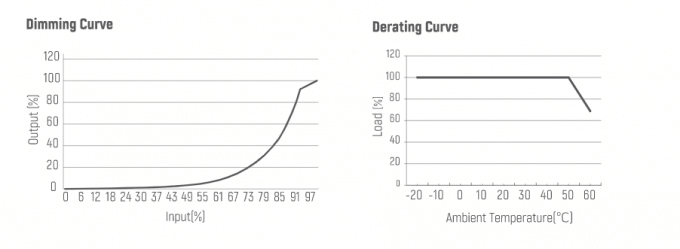

3) Đường cong mờ dần



6) Thận trọng

1. Sản phẩm phải được lắp đặt và bảo dưỡng bởi người có trình độ chuyên môn.

2. Sản phẩm này không chống thấm nước. Vui lòng tránh nắng và mưa. Khi lắp đặt ngoài trời, vui lòng đảm bảo lắp đặt trong hộp chống nước.

3. Tản nhiệt tốt sẽ kéo dài tuổi thọ của bộ điều khiển. Hãy đảm bảo thông gió tốt.

4. Vui lòng kiểm tra xem điện áp và dòng điện đầu ra của bất kỳ nguồn điện LED nào được sử dụng có tuân thủ yêu cầu của sản phẩm hay không.

5. Vui lòng đảm bảo sử dụng cáp có kích thước phù hợp từ bộ điều khiển đến đèn LED để dẫn dòng điện. Vui lòng cũng đảm bảo cáp được cố định chặt trong đầu nối.

6. Vì lý do an toàn, nên sử dụng dây PVC hoặc dây cao su 0,75-1,5mm² cho đầu vào và đầu ra. Dây nguồn dẹt không phù hợp. Đảm bảo tất cả các kết nối dây và cực đều chính xác trước khi cấp nguồn để tránh làm hỏng đèn LED.

7. Nếu xảy ra lỗi, vui lòng trả lại sản phẩm cho nhà cung cấp. Không cố gắng tự sửa sản phẩm này.

7) Các mô hình tương tự khác



Người mẫu	Kiểu	bị cô lập/không bị cô lập	Chế độ mờ	Quyền lực	Điện áp đầu vào	PF	Điện áp không tải	Điện áp đầu ra	Dòng điện đầu ra	Kiểu đầu ra	Kích thước sản phẩmD*R*C
HX10T-320MC1H-A1	Dòng điện không đổi	bị cô lập	DALI	10W	180-264V	0.6	47V	9-28V	350/320/290/260/230/200/170/140mA	Đơn	119*30.5*23.5mm
HX15T-420MC1H-A2	Dòng điện không đổi	bị cô lập	DALI	15W	180-264V	0.6	47V	9-42V	420/390/360/330/290/260/230/200mA	Đơn	145*45*29,5mm
HX30T-900MC1H-A2(có chức năng PFC)	Dòng điện không đổi	bị cô lập	DALI	30W	180-264V	0.6	47V	9-42V	900/840/790/730/700/650/600/540mA	Đơn	145*45*29,5mm





Năng lực nhà máy

1. Nhà sản xuất chuyên nghiệp

20Kinh nghiệm nhiều năm, nhà máy rộng 10.000 mét vuông, hơn 400 nhân viên, 8 dây chuyền sản xuất

2. Quản lý khoa học

Hệ thống quản lý chất lượng được chứng nhận ISO9001:2015, quản lý 7S

3. Các nhóm R&D độc lập

Đội ngũ kỹ sư hơn 10 người, khả năng R&D sáng tạo và độc lập

1) 4. Thiết bị tiên tiến

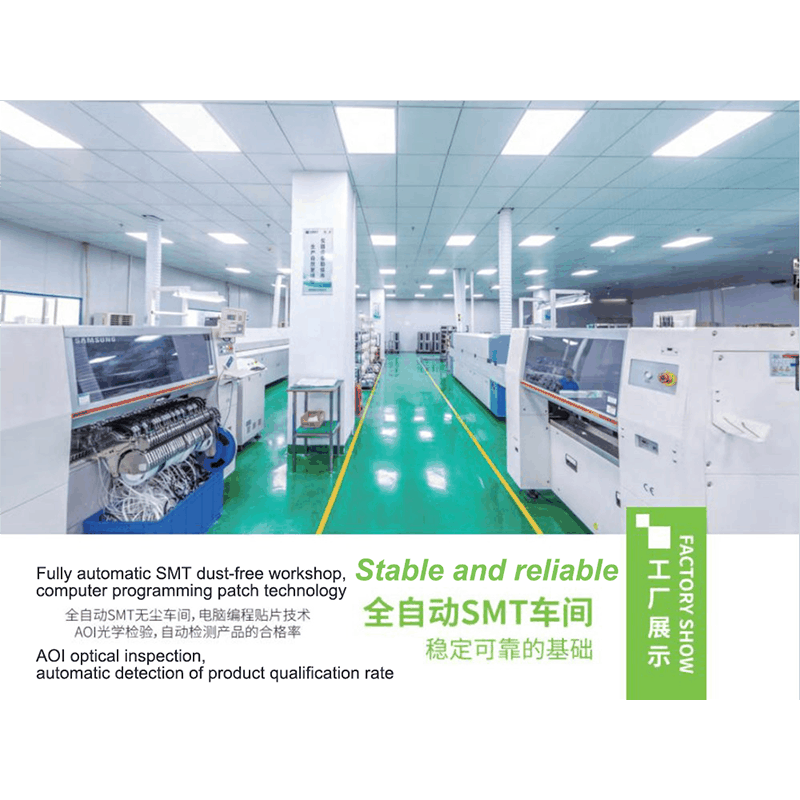

Nhà máy SMT, máy hàn sóng, lắp ráp bán tự động, phòng thí nghiệm EMC, phòng thử nghiệm, phòng thử nghiệm, v.v.
